PROYECTO
CORREDOR-MIRADOR-VERTICAL
CORREDOR-MIRADOR-VERTICAL
La obra se construye finalmente en base a los polines/postes de 4” y 6”, que son los que van conformando recorridos y perpectivas que a la vez generan este volúmen o paralepepipedo de 5,00 mts. de ancho por 32 mts. de largo y 3,2 mts. de alto.
El cielo se construye con alambres que forman un tejido, que va enlazando cada polin, y a la vez conformando las lineas y entramado que imaginariamente en planta se dibujan con cada posición de los 125 poline instalados.
Es asi que dada a la cantidad de intersecciones se van dibujando en el cielo entramados con más y menos densidad.
El suelo abarca 202 m2 trabajados en bolones con tierra compactada que es contenida por la construcción de un borde solido con bolones a la vista que en promedio se levanta del suelo del lugar a unos 20cm.
Este suelo se interrumpe por la construcción de una zanja sólida con piedras tambien a la vista, con una profundidad de 80 cm que da la contención a las aguas lluvias del lugar.que da la contención a las aguas lluvias del lugar.
La parte interior del proyecto que construye la funcionalidad principal de la obra, mirador, se conforma en su totalidad por vigas de 2”x6” que se amarran a los postes de 6” y son fijadas con hilos corridos de 1/2” con su correspondiente golilla y tuerca. Sobre este “envigado” se fijan con tirafondos las vigas que conforman la superficie, que finalmente se pinta negro al igual que las bases de los polines armando este zócalo que juega con las vistas generadas por la distancia y velocidad con la cual se observa la obra.

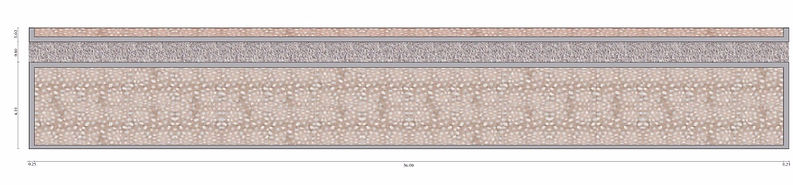

PLANTA DE SUELOS ESC. 1:100
PLANTA INTERNA ESC. 1:100
PLANTA DE CIELO ESC. 1:100
ELEVACIÓN PONIENTE ESC. 1:100
ELEVACIÓN SUR
ELEVACIÓN NORTE
CORTE PLATAFORMA ESC. 1:50
1- Polin impregnado 6”
2- Látex negro
3- Viga impregnada 2”x6”
4- Viga impregnada 2”x6
5- Fijación hilo corrido 1/2”+ golilla+ tuerca.
6- Empedrado
7- Aceite quemado
8- Fundación 50x50x60 cm.
9- Alambre galvanizado nº 14.
10- Alambre negro nº 14.
ENVIGADO PLATAFORMA ESC. 1:50
PLANTA PLATAFORMA ESC. 1:50

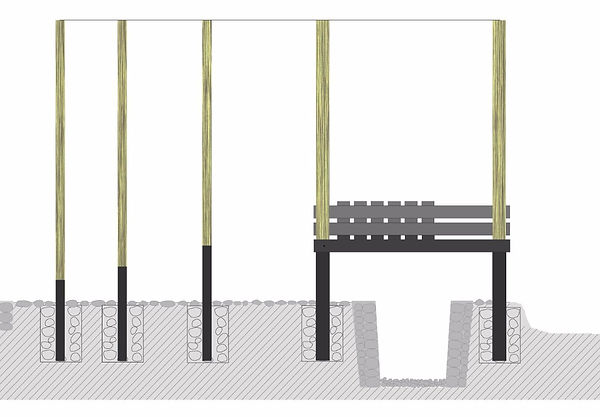

CORTE TRANSVERSAL ESC.1:50
ELEVACIÓN BANCA
PLANTA BANCA
DETALLES
ELEMENTOS ESTRUCTURADORES DE LA OBRA
CIELO / TEJIDO Y SONIDO
El cielo busca evidenciar la belleza del trazado que dió origen a la ubicación de cada elemento (poste). Junto con ello este tejido actúa como el cielo o manto horizontal que une cada elemento produciendo sonido al mover alguno de
estos.
ZÓCALO / MOVIMIENTO
El zócalo busca FUSIONAR el color + la velocidad + distancia para crear MOVIMIENTO y potenciar el programa principal, el mirador.
PAVIMENTO / TEXTURAS Y COLORES
El suelo se trabaja con los bolones del rio, trabajados como suelo y bordillo, cubren un paño de 200 m2 aproximadamente puestos uno a uno entregando en conjunto textura al recorrer y variedad de tonalidades.

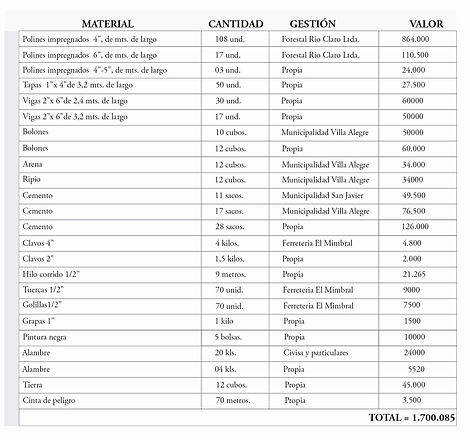

PRESUPUESTO
